1.欧洲标准EN 10223-3
适用范围：本欧洲标准详细说明了工程用六边形钢丝网的尺寸和镀层的技术要求。
制作要求：基底金属材料应具有350~500N/mm?的抗拉强度、测量长度为250mm时的延伸率不小于10%，并且是按照标准EN 10016-1和EN 10016-2从棒材拉拔而成的；网面应由覆塑或是不覆塑的镀锌或镀锌合金钢丝制成。覆塑六边形钢丝网的覆塑厚度应为0.5mm
，镀锌或是镀锌合金钢丝需符合标准prEN10244-2中的等级A。
网孔和钢丝的尺寸及公差表
网孔 | 钢丝 | 典型网卷宽度 | ||
D尺寸mm | 尺寸公差% | 镀锌或镀锌合金钢丝直径mm | 镀锌或镀锌合金钢丝直径公差mm | |
50 50 50 | +16 -4 | 2.0 2.2 2.4 | ±0.05 | 1000 2000 3000 4000 |
±0.06 | ||||
±0.06 | ||||
60 | 2.0 | ±0.05 | ||
60 | 2.2 | ±0.06 | ||
60 | 2.4 | ±0.06 | ||
60 | 2.7 | ±0.06 | ||
80 | 2.4 | ±0.06 | ||
80 | 2.7 | ±0.06 | ||
80 | 3.0 | ±0.07 | ||
100 | 2.7 | ±0.06 | ||
100 | 3.0 | ±0.07 | ||
100 | 3.4 | ±0.07 | ||
网卷长度公差应为+1m，-0m，宽度公差应为±D(网孔尺寸)；其它网卷长度和宽度可由买卖双方自行议定。 | ||||
2.中华人们共和国黑色冶金行业标准YB/T 4190-2009
适用范围：本标准适用于机编双绞（或多绞）六边形钢丝网及组合体?？捎糜诟骼嘌彝凉こ?、水土保持、堤岸防护等工程建设领域的柔性安全防护系统。
制作要求：
①钢丝：钢丝网用钢丝为低碳钢丝，抗拉强度为350~500N/mm?，伸长率应不小于10%。
②网片：网片面不允许有断丝，网片面色泽基本一致；网面不得有破损、锈蚀，镀层不得有裂痕，涂镀层不得破损。网片的抗拉强度（顺编织方向）应大于30KN/m。
③镀层：热镀锌层应均匀、连续、表面光滑，不得有裂纹和漏镀的地方；钢丝在4倍直径的锌棒上密绕6圈，镀层表面不得有起层和开裂；镀锌铝合金类镀层中的铝含量不应小于4.2%。
④聚合物层：聚合物层所用材料的抗拉强度不应小于17KN/mm?，断裂伸长率不低于200%；聚合物层厚度在0.4mm~0.7mm之间，允许偏差为±0.1mm；钢丝与聚合物层应紧密结合，聚合物应选用比重：PE 0.94~0.98或PVC 1.30~1.38。
⑤配件：组合丝、水平固定丝、螺旋固定丝、扣件的材质与力学指标应与钢丝一致。
⑥网孔尺寸和允许公差表
网孔D(mm) | 网孔X(mm) | 允许偏差(mm) |
60 | 80 | ±5% |
80 | 100 | |
100 | 120 |
⑦网片尺寸和允许偏差（mm）
长度 | 宽度 | ||
基本尺寸 | 偏差 | 基本尺寸 | 偏差 |
＜25000 | 0~+3% | ＜3000 | ±D/2 |
≥25000 | ≥0% | ≥3000 | ±D |
⑧网箱（高度400mm~1000mm的组合体）和网垫（高度在300mm以下的组合体）的尺寸偏差（mm）
长度L | 宽度W | 高度H | |
≥300 | ＜300 | ||
±5% | ±5% | ±5% | ±10% |
⑨包装和储存：网片可采用卷筒式或折叠成捆包装，网箱和网垫折叠成片状成捆包扎，并附有产品合格证；交货的每批产品必须附有包装标志和产品合格证；产品应储存在空气流通、无腐蚀性气体的场所。
⑩型号表示方法
水利工程用六边形钢丝网也称生态格网结构体或石笼网、格宾网、雷诺护垫、赛克格宾网等，但是不同的标准下它们的名称和型号表示方法皆有区别，下面看一下它们的表示方法。

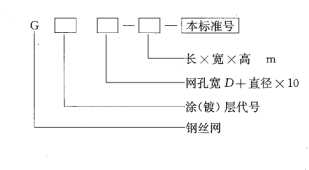

1、中华人民共和国黑色冶金行业标准YB/T 4190-2009型号表示法：
涂（镀）层代号如下：
Z：镀锌类钢丝
T：镀锌类合金类钢丝
PZ：聚合物+镀锌类钢丝
PT：聚合物+镀锌铝合金类钢丝
A：镀铝类钢丝
举例：GPT(10%) 8037-2×1×1-YB/T 4190-2009，表示涂聚合物镀锌-10%铝合金类钢丝织成网孔80mm×100mm，钢丝直径2.7mm，涂后直径3.7mm，长2m，宽1m，高1m的网箱，执行标准为中华人民共和国黑色冶金行业标准YB/T 4190-2009。
3.中国工程建设协会标准CECS 353：2013
适用范围：本规程适用于生态格网结构的设计、施工、质量检验与评定。
制作要求：
①钢丝：镀锌钢丝直径公差当满足＞1.6~3.0时，允许偏差±0.06mm；当满足＞3.0~6.0时，允许偏差±0.07mm。钢丝抗拉强度应为350MPa~500MPa，断裂伸长率不应小于12%。
②镀层：镀层不应开裂，镀层重量应符合下表
钢丝直径mm | 镀层重量g/㎡ |
2.2 | 215 |
2.5 | 230 |
2.7 | 230 |
3.0 | 245 |
3.4 | 245 |
③覆层：PVC护膜厚度应为0.4mm~0.6mm；PVC原材料密度应为1.30kg/m3~1.35kg/m3，邵氏D硬度应为50~60，脆化温度不应高于-9°C，抗拉强度不应低于20.6MPa，断裂伸长率不应小于180%，弹性模量不应低于18.6MPa。PVC原材料耐盐雾性能和抗老化性应满足以下要求: 3000h 盐雾曝光和紫外线曝光型式试验后，PVC 性能变化要求应控制在以下范围:密度变化不超过6% ，邵氏硬度变化不超过25% ，抗拉强度变化不超过25% ，耐磨损性变化不超过10%。
④网孔、钢丝规格及公差
固滨笼和绿滨垫的网孔、钢丝规格以及双线绞合部分长度技术参数表
类别 | 网目 | 钢丝直径 | |||||
网孔尺寸(mm) | 双线绞合长度(mm) | D(mm) | X(mm) | 网丝直径(mm) | 边丝直径(mm) | 绑丝直径(mm) | |
固滨笼 | 100X120 | ≥55 | 100(±5%) | 120(±10%) | 2.5/3.5 | 3.0/4.0 | 2.2/3.2 |
130X150 | ≥60 | 130(±5%) | 150(±10%) | 2.7/3.7 | 3.4/4.4 | ||
绿滨垫 | 80X100 | ≥45 | 80(±5%) | 100(±10%) | 2.2/3.2 | 2.7/3.7 | |
固滨笼和绿滨垫尺寸公差表
类别 | 长度 | 宽度 | 高度 |
固滨笼 | ±5% | ±5% | ±5% |
绿滨垫 | ±5% | ±5% | ±5% |
⑤型号表示方法

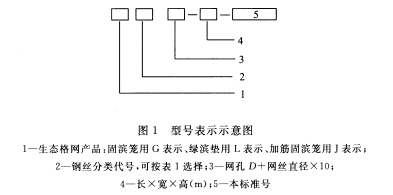

中国工程建设协会标准CECS 353：2013型号表示法：
钢丝分类代号如下：
Z：热镀锌低碳钢丝
AZ(5%)：锌-5%铝-混合稀土合金镀层钢丝
AZ(10%)：锌-10%铝-混合稀土合金镀层钢丝
PZ：包覆PVC的热镀锌低碳钢丝
PAZ(5%)：包覆PVC的锌-5%铝-混合稀土合金镀层钢丝
PAZ(10%)：包覆PVC的锌-10%铝-混合稀土合金镀层钢丝
举例：GPAZ(5%) 10037-2×1×1-CECS 353：2013，表示规格2m×1m×1m固滨笼，钢丝材质为包覆PVC的锌-5%铝-混合稀土合金镀层钢丝，钢丝直径为2.7mm/3.7mm，网孔D为100mm，执行标准为中国工程建设协会标准CECS 353：2013。
总结：以上常用的这三个标准均适用于石笼网、格宾网、固滨笼、绿滨垫、网箱、网垫、格宾护垫、铅丝石笼、雷诺护垫、赛克格宾网、生态格网、挂网、网袋等产品。
